بسیاری از پروژه های الکترونیکی از چیزی به نام بِرِد بُرد (تخته نان) استفاده می کنند . بِرِد بُرد چیست و چگونه از آن استفاده می کنید؟

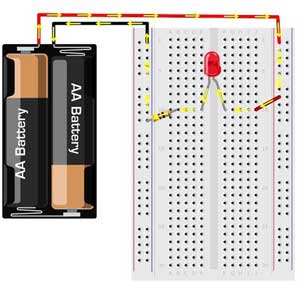

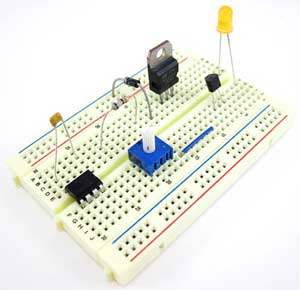

بِرِد بُرد یک تخته پلاستیکی مستطیل شکل با یک دسته سوراخ های ریز در آن است. این سوراخها به شما امکان میدهند قطعات الکترونیکی را به راحتی در نمونه اولیه بهم متصل کنید .
اتصالات دائمی نیستند، بنابراین حذف یک جزء در صورت اشتباه، یا شروع مجدد و انجام یک پروژه جدید آسان است. این باعث می شود بِرِد بُرد برای مبتدیانی که تازه وارد الکترونیک هستند عالی باشد. میتوانید از بِرِد بُرد برای ساخت انواع پروژههای الکترونیکی سرگرمکننده، از انواع مختلف رباتها یا مجموعههای درام الکترونیکی گرفته تا یک آشکارساز الکترونیکی باران برای کمک به حفظ آب در باغ استفاده کنید .

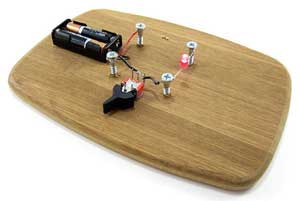

شاید از خود بپرسید که اینها چه ربطی به نان دارد. اصطلاح بِرِد بُرد تخته نان از روزهای اولیه الکترونیک می آید، زمانی که مردم به معنای واقعی کلمه میخ یا پیچ را به تخته های چوبی می کوبیدند که نان را روی آن می بریدند تا مدارهای خود را به هم وصل کنند. خوشبختانه، از آنجایی که احتمالاً نمی خواهید تمام تخته های برش خود را به خاطر یک پروژه الکترونیکی خراب کنید، امروزه گزینه های بهتری وجود دارد .
برای استفاده از بِرِد بُرد بدون لحیم نیازی به ابزار خاصی ندارید. با این حال، بسیاری از قطعات الکترونیکی بسیار ریز هستند، و ممکن است کار با آنها دشوار باشد. یک جفت انبر بینی سوزنی مینیاتوری یا موچین ممکن است برداشتن اجزای کوچک را آسانتر کند .
داخل بِرِد بُرد چیست؟
پایه ها می توانند در بِرِد بُرد قرار بگیرند زیرا داخل بِرِد بُرد از ردیف هایی از گیره های فلزی ریز تشکیل شده است. وقتی گیره ها از بِرِد بُرد جدا می شوند به این شکل به نظر می رسند.
هنگامی که پایه های یک قطعه را به سوراخ بِرِد بُرد فشار می دهید، یکی از این گیره ها روی آن می چسبد
سیم های جامپر
سیم های جامپر سیم هایی هستند که برای ایجاد اتصالات روی بِرِد بُرد استفاده می شوند. آنها انتهای سفت دارند که به راحتی به سوراخ های بِرِد بُرد فشار داده می شوند.

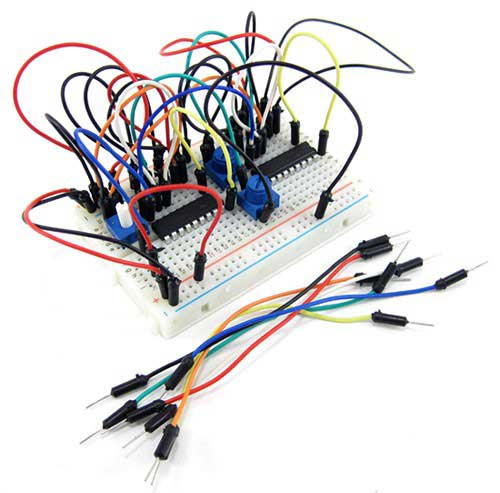

سیم های جامپر انعطاف پذیر از یک سیم انعطاف پذیر با یک پین سفت و سخت که به هر دو سر آن متصل است ساخته شده اند. این سیم ها معمولا در بسته هایی با رنگ های مختلف عرضه می شوند. این کار کد رنگی مدار خود را آسان می کند. استفاده از این سیم ها برای مدارهای مبتدی آسان است، اما برای مدارهای پیچیده تر می توانند بسیار کثیف شوند.
